LCM的裝配結構原理就是將液晶顯示件的導電電極與驅動電路的電場信號連接起來，實現視頻信號產生，輸送到液晶屏并顯示出來一體化



LCM液晶模塊連接方法



(1)導電橡膠連接



這是一種可以稱之為傳統的普通連接方式。液晶的外引線是ITO導電膜，不能焊接，但是利用一條導電橡膠條卻可以輕而易舉的將LCD和線路板(PCB)連接起來，使用導電橡膠連接時，必須用一結構件將LCD與導電橡膠和PCB板固定在一起，這就是壓框的功能，一種壓框是用硬塑料注塑而成，另一種壓框則是用金屬沖壓而成。

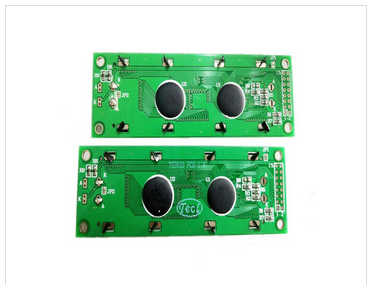

(2)金屬插腳連接(COB, chip on board)



由于人們習慣和信賴焊接式連接，為此，設計了金屬插腳的連接方式，將金屬插腳固定在LCD外引線上，既可以直接將LCD焊在PCB板上，也可以將LCD插在PCB板的插座上，插腳一般不是由客戶安裝，而是由LCD生產廠裝好的。



其安裝結構是在LCD外引線上點一銀漿點，再將插腳插上，固化后再在整個插腳步上涂一層絕緣環氧膠，從其結構看插腳方式連接主要適合反版LCD，即適合觀看面是窄玻璃，外引線向上的LCD，以免插腳高出LCD上表面。在使用中還應注意：



①插入插座時應按住插腳端插入插座，且插入方向應垂直，不能搖動著插入，還應避免反復插拔，以免插腳與LCD的連接松動。



②焊接時，應用低熔點焊錫，快速焊好，而且不能反復多次拆焊，以免過熱而使插腳與LCD導電膜接觸受損。插腳是由金屬沖壓成型制成的。由于插腳由金屬沖壓而成，插頭總有一定的寬度，所以，不能適用任意引線尺寸。常用的規格尺寸有間距2.54mm，2.25mm，2.00mm，1.80mm和1.5mm等。



(3)熱壓膠片連接又稱軟膜連接



這是一種使用方便可靠的最新連接方式。熱壓膠片的關鍵是在導電條之間的熱壓膠，它在一定溫度下經壓力可以和玻璃、環氧板等各種牢固的粘接在一起。而且，時間越長，粘接越牢固。



這種熱壓膠片的連接、使用方法是：將保護膜撕掉，將一端膠面貼在LCD玻璃上，另端貼在PCB板上，在110~130℃(實際膠面應在180~200℃)條件下加壓力30kg/cm2約5s左右即可。由于片基是柔軟的，所以在使用時固定起來非常方便，而且安裝厚度非常薄。



(4)直接集成連接(COG：Chip On Glass)



這里的集成連接，是將LCD與IC電路直接連接在一起。而連接后的整體仍然還要和PCB板連接在一起。



將LCD外引線集中設計在一很小的面積上，將LCD專用的LSI-IC專用芯片粘在其間，用壓焊絲將各端點按要求焊在一起，再在上面滴鑄一滴封接膠即可。而IC的輸入端則同樣也設計在LCD外引線玻璃上，并同樣壓焊到芯片的輸入端點上。



此時，這個裝有芯片的LCD已經構成了一個完整的LCD模塊，只要用熱壓膠片將其與PCB連在一起就可以了。這是一種高度集成、微型、薄型的連接方式，在當前微型化儀表發展中具有廣泛的應用前景和極高的使用價值。
